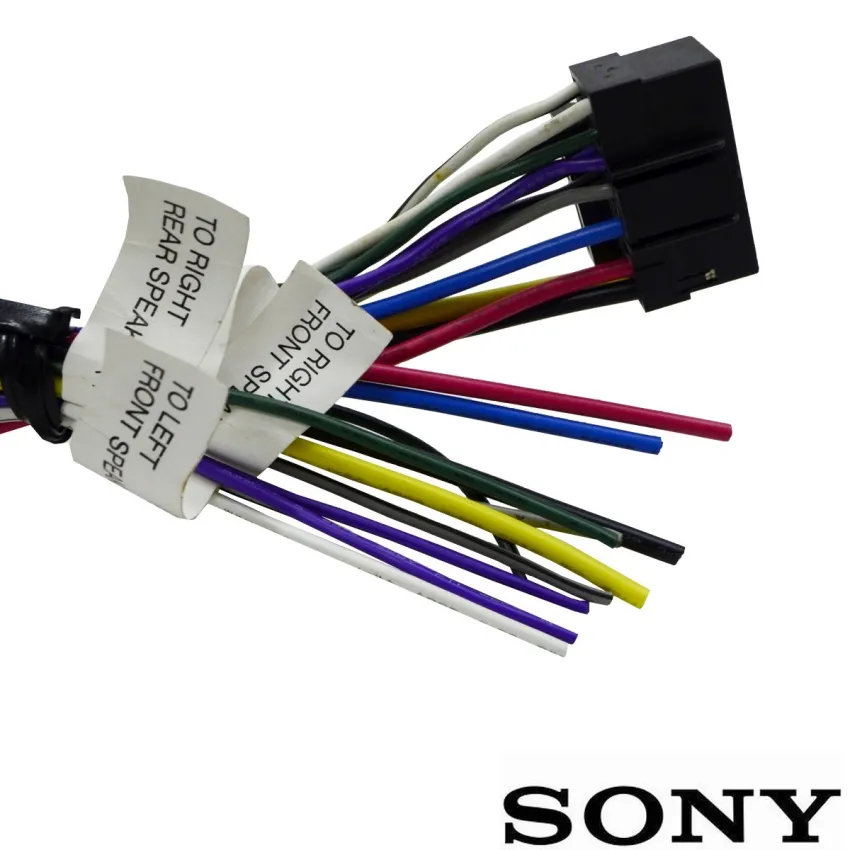

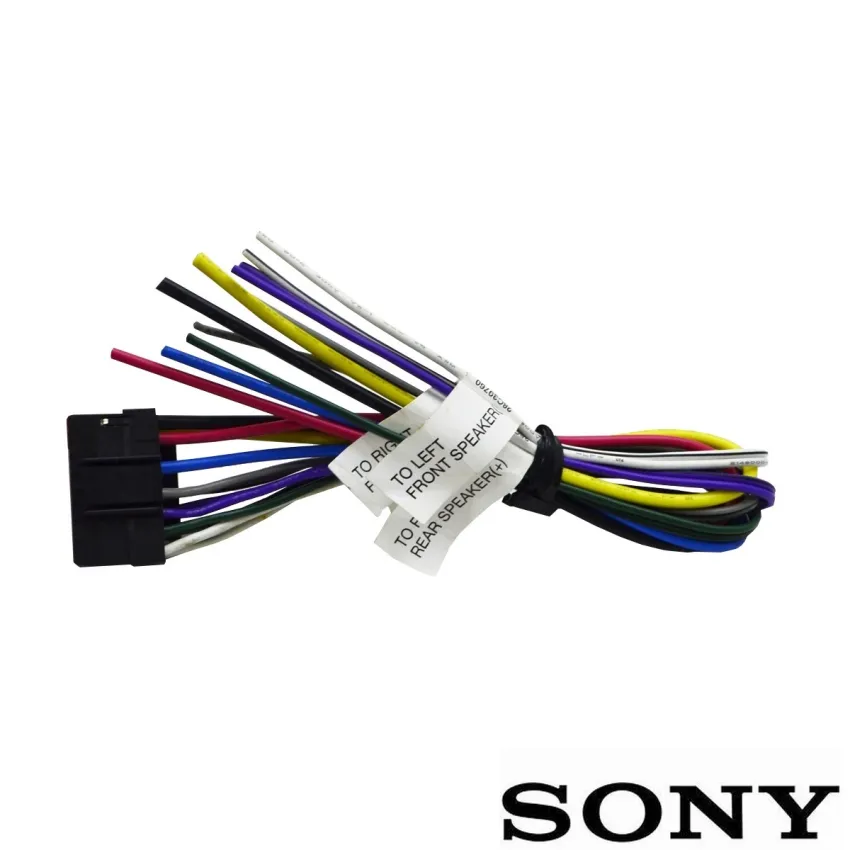

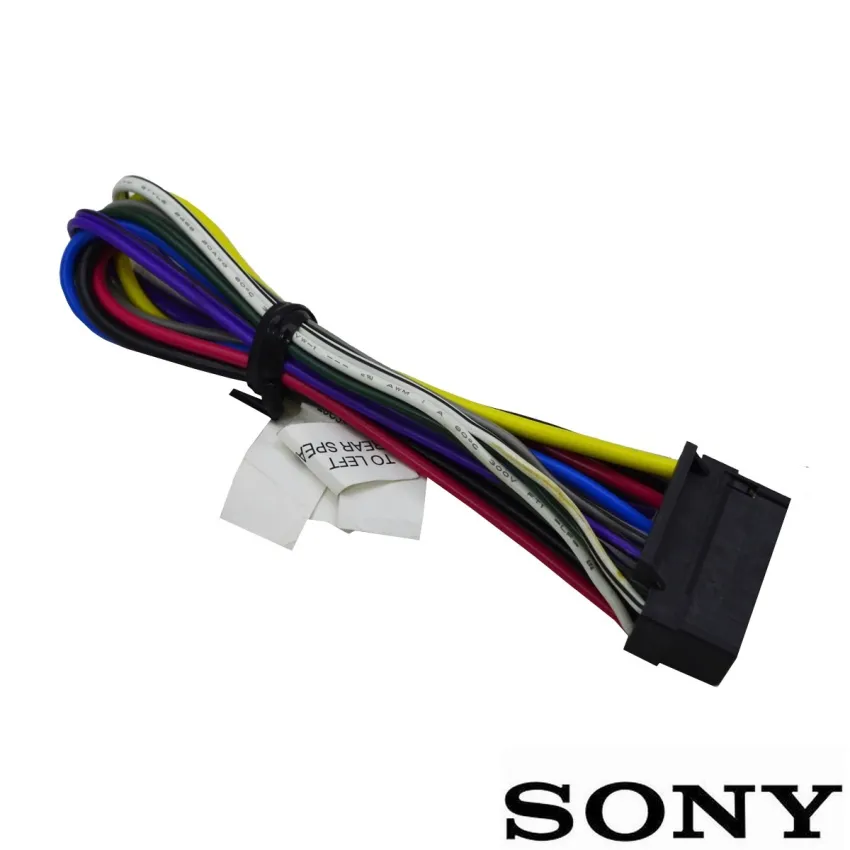

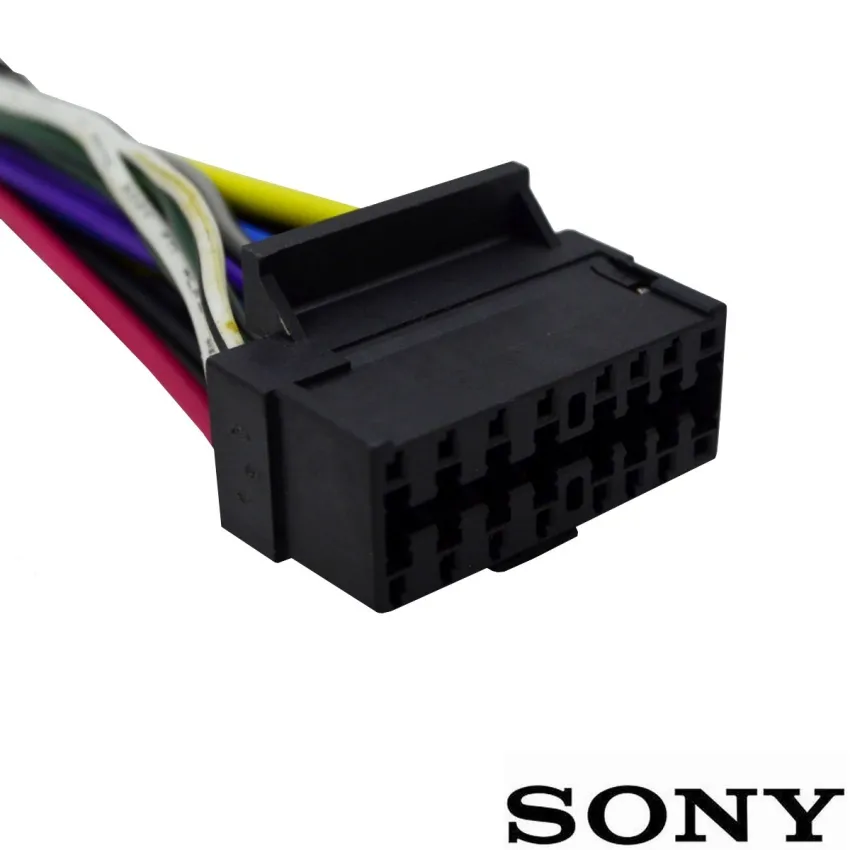

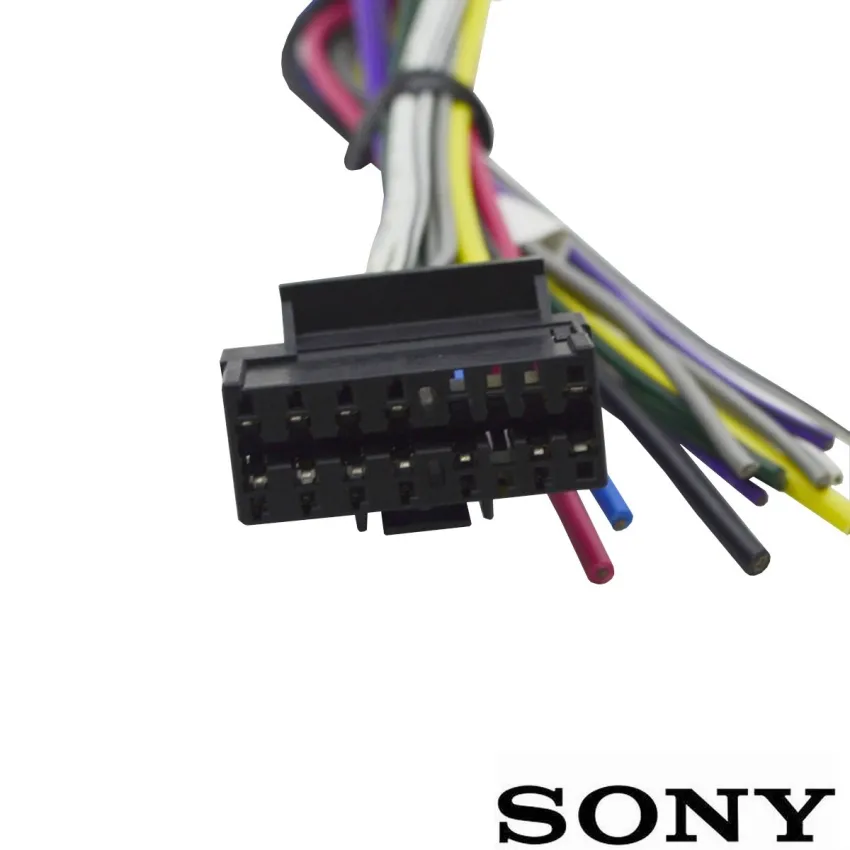

CHICOTE RÁDIO CONECTOR SONY / JVC / AIWA / BLAUPUNKT

APARELHOS COMPATÍVEIS:
- SONY / JVC / AIWA / BLAUPUNKT


ESQUEMA DE LIGAÇÃO:
- FIO AMARELO 12V / MEMÓRIA
- FIO VERMELHO 12V POSITIVO / POS CHAVE
- FIO AZUL SAÍDA REMOTO / ANTENA
- FIO PRETO NEGATIVO
- FIO LARANJA ILUMINAÇÃO
- FIO ROXO + ALTO FALANTE TRAZEIRO DIREITO
- FIO ROXO C/ PRETO - ALTO FALANTE TRAZEIRO DIREITO
- FIO VERDE + ALTO FALANTE TRAZEIRO ESQUERDO
- FIO VERDE C/ PRETO - ALTO FALANTE TRAZEIRO ESQUERDO
- FIO BRANCO + ALTO FALANTE DIANTEIRO ESQUERDO
- FIO BRANCO C/ PRETO - ALTO FALANTE DIANTEIRO ESQUERDO
- FIO CINZA + ALTO FALANTE DIANTEIRO DIREITO
- FIO CINZA C/ PRETO - ALTO FALANTE DIANTEIRO DIREITO

CONTEÚDO DA EMBALAGEM:
- 1 UNIDADE DO CHICOTE RÁDIO CONECTOR  SONY / JVC / AIWA / BLAUPUNKT
